Questão de Engenharia Civil — Estruturas — FGV 2024
Engenharia CivilEstruturas
- Código
- fg099232
- Banca
- FGV
- Órgão
- TJ-MT
- Ano
- 2024
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia Civil

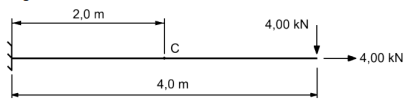

A figura a seguir apresenta uma viga engastada sob a ação de cargas concentradas em sua extremidade livre.
Se a viga possui seção transversal quadrada de lado 0,1 m, a tensão normal máxima na seção transversal localizada no ponto C vale
Se a viga possui seção transversal quadrada de lado 0,1 m, a tensão normal máxima na seção transversal localizada no ponto C vale- A12,1 MPa.
- B24,2 MPa.
- C48,4 MPa.
- D60,5 MPa.
- E72,6 MPa.
