Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FGV 2024
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- fg099234
- Banca
- FGV
- Órgão
- TJ-MT
- Ano
- 2024
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia Civil

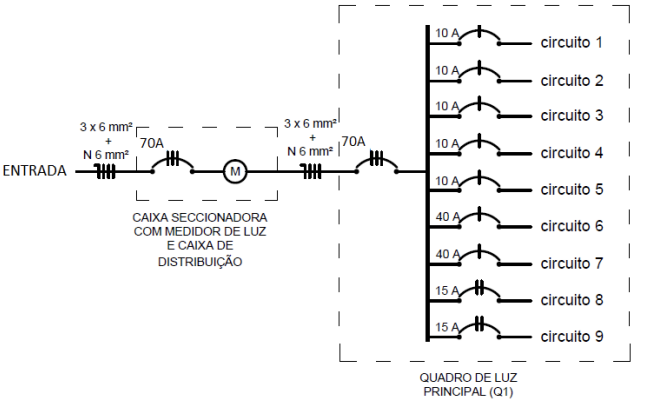

A figura a seguir apresenta o diagrama unifilar da instalação elétrica de uma edificação residencial localizada em uma região com oferta de rede trifásica 220 V.
Sobre esse diagrama, avalie as afirmativas a seguir.I. A instalação elétrica da residência é trifásica e o disjuntor geral no quadro Q1 é de 70A.II. Os circuitos 8 e 9 funcionam sob tensão de 380 V, enquanto os demais circuitos operam com tensão de 220 V.III. A fiação de entrada é composta por 3 cabos com seção de 6 mm² .Está correto o que se afirma em
Sobre esse diagrama, avalie as afirmativas a seguir.I. A instalação elétrica da residência é trifásica e o disjuntor geral no quadro Q1 é de 70A.II. Os circuitos 8 e 9 funcionam sob tensão de 380 V, enquanto os demais circuitos operam com tensão de 220 V.III. A fiação de entrada é composta por 3 cabos com seção de 6 mm² .Está correto o que se afirma em- AI, apenas.
- BII, apenas.
- CI e II, apenas
- DI e III, apenas.
- EII e III, apenas.
