Questão de Engenharia Mecânica — Modelagem Estática e Dinâmica — FGV 2024
Engenharia MecânicaModelagem Estática e Dinâmica
- Código
- fg101068
- Banca
- FGV
- Órgão
- TRF - 1ª REGIÃO
- Ano
- 2024
- Nível
- Superior
- Cargo
- Analista Judiciário - Área Apoio Especializado - Especialidade: Engenharia Mecânica

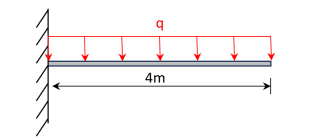

Uma viga de seção transversal circular tem sua extremidade à esquerda engastada e a extremidade à direita livre, conforme mostrado na figura a seguir. A viga sofre a ação de um carregamento uniformemente distribuído q = 10 kN/m.
Sabendo que o comprimento da viga é igual a 4 m, que o diâmetro d vale 20 cm e que a inércia de uma seção circular em relação aos eixos de flexão vale πd⁴/64, a maior tensão atuante na viga é:
Sabendo que o comprimento da viga é igual a 4 m, que o diâmetro d vale 20 cm e que a inércia de uma seção circular em relação aos eixos de flexão vale πd⁴/64, a maior tensão atuante na viga é:- A102 MPa;
- B204 MPa;
- C240 MPa;
- D250 MPa;
- E400 MPa.
