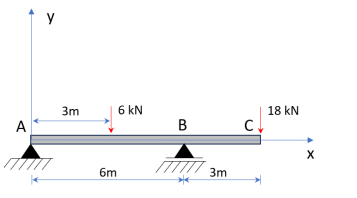

Na viga ABC mostrada na figura a seguir, o apoio no ponto A é do tipo pino, e no ponto B existe um apoio simples. Duas cargas, sendo uma de 6 kN e outra de 18 kN, são aplicadas no meio do vão AB e na extremidade em C, respectivamente.
Considerando o sistema de eixos apresentado, o momento fletor (esforço interno) Mz em uma seção definida por x = 5m é dado por:
Considerando o sistema de eixos apresentado, o momento fletor (esforço interno) Mz em uma seção definida por x = 5m é dado por:- A- 60 kN.m;
- B- 42 kN.m;
- C+18 kN.m;
- D+42 kN.m;
- E+72 kN.m.
