Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FGV 2025

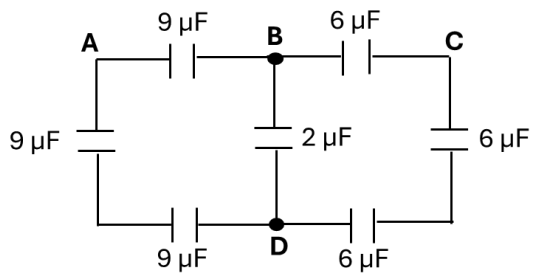

Os capacitores são componentes eletrônicos versáteis e são usados para armazenamento de energia, filtragem de sinais, acoplamento e desacoplamento de sinais, correção de fator de potência em instalações elétricas e em circuitos de temporização. Sua versatilidade os torna indispensáveis em projetos de eletrônica, telecomunicações e automação.Considere o circuito a seguir:A capacidade equivalente do circuito apresentado, entre os pontos B e D, é de

1. A9 µF.
2. B12 µF.
3. C18 µF.
4. D7 µF.
5. E10 µF.
