Questão de Engenharia Civil — Estruturas — FGV 2025
Engenharia CivilEstruturas
- Código
- fg104878
- Banca
- FGV
- Órgão
- AL-AM
- Ano
- 2025
- Nível
- Superior
- Cargo
- Analista Legislativo - Engenheiro Civil

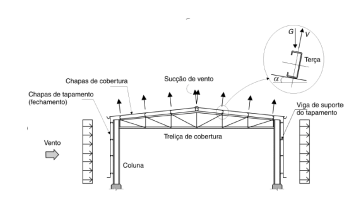

A figura a seguir apresenta a seção transversal de um galpão industrial simples, construído em aço.
(Fonte: Estruturas de aço: dimensionamento prático; Pfeil, W., Pefil, M. S., Ed. LTC)Nesse sistema estrutural, as terças estão sob a ação de cargas gravitacionais (G) e de vento (V). Estas cargas submetem a terça respectivamente, a
(Fonte: Estruturas de aço: dimensionamento prático; Pfeil, W., Pefil, M. S., Ed. LTC)Nesse sistema estrutural, as terças estão sob a ação de cargas gravitacionais (G) e de vento (V). Estas cargas submetem a terça respectivamente, a- Aflexão reta em torno do eixo de menor inércia do perfil, ambas.
- Bflexão reta em torno do eixo de maior inércia do perfil, ambas.
- Cflexão reta em torno do eixo de menor inércia do perfil e flexão oblíqua.
- Dflexão oblíqua e flexão reta em torno do eixo de menor inércia do perfil.
- Eflexão oblíqua e flexão reta em torno do eixo de maior inércia do perfil.
