Questão de Engenharia Civil — Estruturas — FGV 2025
Engenharia CivilEstruturas
- Código
- fg108819
- Banca
- FGV
- Órgão
- DPE-RO
- Ano
- 2025
- Nível
- Superior
- Cargo
- Analista em Engenharia Civil - Classe B

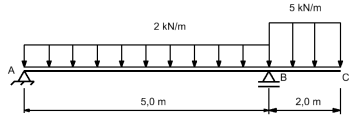

A figura a seguir apresenta uma viga biapoiada com um apoio do 2º gênero em A e um apoio do 1º gênero em B. A viga é solicitada por uma carga uniformemente distribuída de 2 kN/m no vão AB e uma carga, também uniformemente distribuída, de 5 kN/m no vão em balanço BC.
Nessa viga, o máximo momento fletor que traciona suas fibras inferiores vale
Nessa viga, o máximo momento fletor que traciona suas fibras inferiores vale- A2,25 kNm.
- B3,75 kNm.
- C4,50 kNm.
- D9,00 kNm.
- E10,00 kNm.
