Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FGV 2025

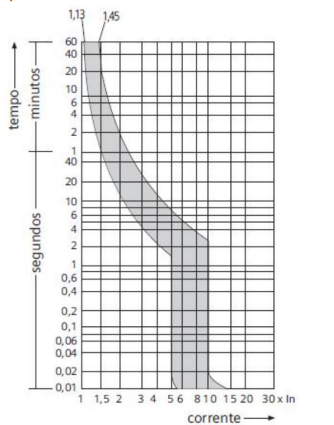

O usuário de uma instalação elétrica com esquema de aterramento TN entra em contato com uma das fases através da estrutura metálica do equipamento manipulado por ele. O tempo máximo que ele pode ficar submetido a esse choque é de 5 segundos. A curva do disjuntor de proteção desse circuito é apresentada abaixo e o valor de sua corrente nominal é de 30 A.O menor valor da corrente de falta, de modo que o usuário se mantenha protegido pelo disjuntor é, aproximadamente igual a

1. A90 A.
2. B150 A.
3. C180 A.
4. D240 A.
5. E300 A.
