Questão de Engenharia Civil — Estruturas — FGV 2025
Engenharia CivilEstruturas
- Código
- fg118743
- Banca
- FGV
- Órgão
- Prefeitura de Niterói - RJ
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro Civil

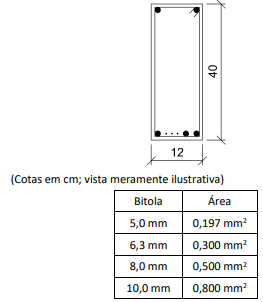

Um engenheiro projeta a armadura de uma viga de concreto armado com resistência à compressão característica de 30 MPa. A viga possui seção transversal retangular ilustrada na figura a seguir.
Sabe-se que os estribos, nessa viga, possuem 5 mm de diâmetro e o cobrimento requerido para as armaduras é de 25 mm.Admitindo que o engenheiro determinou que a armadura de flexão positiva da viga corresponde à armadura mínima admissível e sabendo que a dimensão máxima característica do agregado graúdo a ser utilizado é de 10 mm, a armadura mais econômica (menor volume de aço) é:
Sabe-se que os estribos, nessa viga, possuem 5 mm de diâmetro e o cobrimento requerido para as armaduras é de 25 mm.Admitindo que o engenheiro determinou que a armadura de flexão positiva da viga corresponde à armadura mínima admissível e sabendo que a dimensão máxima característica do agregado graúdo a ser utilizado é de 10 mm, a armadura mais econômica (menor volume de aço) é:- A2 barras de 5,0 mm.
- B3 barras de 5,0 mm.
- C2 barras de 6,3 mm.
- D3 barras de 6,3 mm.
- E2 barras de 8,0 mm.
