Questão de Engenharia Civil — Instalações Elétricas em Engenharia Civil — FGV 2025
Engenharia CivilInstalações Elétricas em Engenharia Civil
- Código
- fg121200
- Banca
- FGV
- Órgão
- TCE-PE
- Ano
- 2025
- Nível
- Superior
- Cargo
- Analista de Controle Externo - Obras Públicas

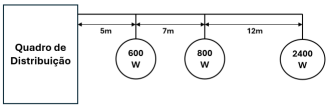

Observe o quadro de distribuição a seguir, ao qual estão conectadas três fontes de carga, que podem atuar simultaneamente.

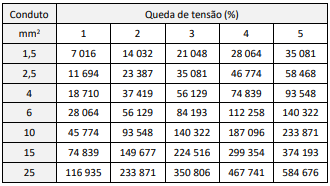

O conduto que conecta essas cargas ao quadro de distribuição deve ser dimensionado adequadamente, utilizando os valores indicados na tabela a seguir.Soma das Potências em Watts x Distância em Metros
Para um valor de queda de tensão de 2%, o fio de menor seção que pode ser empregado é o de:
O conduto que conecta essas cargas ao quadro de distribuição deve ser dimensionado adequadamente, utilizando os valores indicados na tabela a seguir.Soma das Potências em Watts x Distância em MetrosPara um valor de queda de tensão de 2%, o fio de menor seção que pode ser empregado é o de:- A1,5 mm².
- B2,5 mm².
- C4 mm².
- D6 mm².
- E10 mm².
