Questão de Engenharia Hidráulica — Instalações Hidráulicas — FGV 2025
Engenharia HidráulicaInstalações Hidráulicas
- Código
- fg121681
- Banca
- FGV
- Órgão
- TCE-PI
- Ano
- 2025
- Nível
- Superior
- Cargo
- Auditor de Controle Externo - Controle Externo - Específica de Engenharia (Manhã)

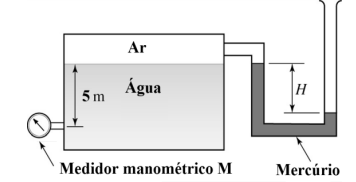

A Figura a seguir mostra um reservatório fechado sobre pressão, no qual foi instalado um medidor de pressão manométrica e um manômetro em U contendo mercúrio. Uma das extremidades do manômetro está conectada no reservatório e a outra é aberta para a atmosfera. A superfície da água e a interface esquerda do mercúrio no manômetro encontram-se no mesmo plano horizontal.
Sabe-se que o peso específico da água é 9810 N/m³ , que a densidade relativa do mercúrio é 13,6 e que a densidade relativa do ar é 0,0013.Se a altura H do manômetro em U é de 20 cm, a pressão lida no medidor manométrico M é de
Sabe-se que o peso específico da água é 9810 N/m³ , que a densidade relativa do mercúrio é 13,6 e que a densidade relativa do ar é 0,0013.Se a altura H do manômetro em U é de 20 cm, a pressão lida no medidor manométrico M é de- A13,73 kPa.
- B16,45 kPa.
- C17,92 kPa.
- D20,54 kPa.
- E22,37 kPa.
