Questão de Áudio e Vídeo — Equipamentos e Acessórios — FGV 2026
Áudio e VídeoEquipamentos e Acessórios
- Código
- fg126348
- Banca
- FGV
- Órgão
- AL-GO
- Ano
- 2026
- Nível
- Médio
- Cargo
- Assistente Legislativo - Técnico de Gravação de Som

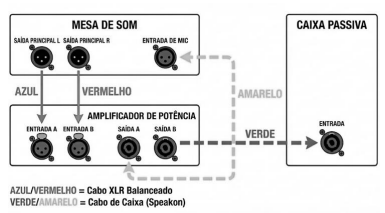

Durante a montagem de um sistema de sonorização de pequeno porte para um evento corporativo, um assistente realizou o cabeamento entre a mesa de som, o amplificador de potência e as caixas acústicas passivas. Antes de ligar o sistema à energia elétrica, o técnico responsável revisa as conexões realizadas. Observe atentamente a imagem que diagrama as conexões feitas pelo assistente:
Com base na análise do fluxo de sinal e dos níveis de tensão operacional dos equipamentos de áudio representados na imagem, a avaliação técnica correta sobre a montagem é que
Com base na análise do fluxo de sinal e dos níveis de tensão operacional dos equipamentos de áudio representados na imagem, a avaliação técnica correta sobre a montagem é que- Ahá um erro crítico na conexão simultânea das saídas L e R da mesa às entradas A e B do amplificador, pois isso cria um loop de impedância.
- Bo sistema está configurado em mono, pois apenas uma caixa acústica está conectada corretamente ao amplificador.
- Chá um erro de impedância, pois cabos Speakon não devem ser usados simultaneamente com cabos XLR no mesmo amplificador.
- Dexiste uma conexão incorreta gravíssima, onde um sinal de nível de potência está sendo enviado para uma entrada de nível de microfone, o que danificará a mesa de som ao ser ligado.
- Eos cabos azul e vermelho (XLR) são inadequados para conectar a mesa ao amplificador, pois são finos demais para suportar a corrente elétrica enviada pela mesa, devendo ser substituídos por cabos Speakon.
