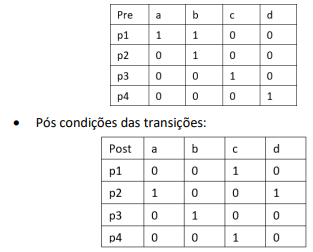

Seja uma rede de Petri com os seguintes elementos:• Conjunto de lugares: P = {p1,p2,p3,p4}• Conjunto de transições: T = {a,b,c,d}• Pré condições das transições:
Considere que a rede está com uma marcação inicial p1 = 2, p2 = 0, p3 = 0 e p4 = 0, e disparam-se as transições a, b, c e d, em sequência e nesta ordem.A marcação final da rede será
Considere que a rede está com uma marcação inicial p1 = 2, p2 = 0, p3 = 0 e p4 = 0, e disparam-se as transições a, b, c e d, em sequência e nesta ordem.A marcação final da rede será- Ap1 = 1, p2 = 1, p3 = 0 e p4 = 0
- Bp1 = 2, p2 = 0, p3 = 0 e p4 = 0
- Cp1 = 0, p2 = 1, p3 = 1 e p4 = 0
- Dp1 = 0, p2 = 0, p3 = 1 e p4 = 1
- Ep1 = 0, p2 = 1, p3 = 0 e p4 = 1
