Sistemas de aquisição de dados requerem que o conversor analógico-digital (ADC) converta uma tensão de entrada analógica em uma representação digital. No entanto, o ADC necessita de um tempo finito para realizar a conversão. Se o sinal analógico mudar rapidamente durante esse tempo, a confiabilidade do processo de conversão pode ser comprometida, resultando em incerteza ou erro de borda. Para resolver essa limitação, utiliza-se o circuito Sample-and-Hold (S/H), imediatamente antes do ADC. A Figura 1 ilustra o circuito S/H.

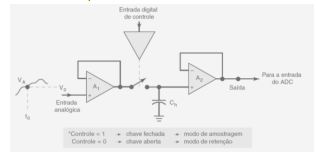

Figura 1- Diagrama simplificado de um circuito S/H. Adaptado de Tocci, Widmer eMoss, Sistemas Digitais: princípios e aplicações (11a Edição).A função crítica do circuito Sample-and-Hold (S/H) para a conversão A/D é
Figura 1- Diagrama simplificado de um circuito S/H. Adaptado de Tocci, Widmer eMoss, Sistemas Digitais: princípios e aplicações (11a Edição).A função crítica do circuito Sample-and-Hold (S/H) para a conversão A/D é- Aintroduzir um atraso de propagação padronizado para sincronização de barramento.
- Bmanter o valor instantâneo do sinal constante durante o tempo de conversão do ADC.
- Cgerar o pulso que inicia a digitalização do sinal.
- Dconverter tensão analógica em um código binário de 1 bit.
- Eatuar como filtro passa-baixa para remover componentes de alta frequência do sinal de entrada.
