Questão de Engenharia Eletrônica — Eletrônica de Potência na Engenharia Eletrônica — FGV 2026

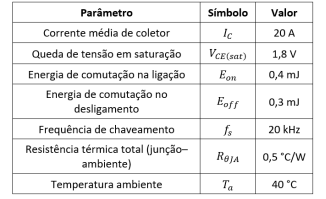

Durante o projeto térmico de um inversor trifásico PWM operando a 20 kHz, um engenheiro analisa as perdas em um transistor IGBT responsável pelo chaveamento de uma das fases do circuito.O dispositivo é especificado pelo fabricante com os seguintes parâmetros sob as condições nominais de operação:Considerando que o transistor IGBT atua como chave idealizada e que a operação ocorre em regime estacionário, a temperatura aproximada da junção do dispositivo é

1. A45 °C.
2. B55 °C.
3. C60 °C.
4. D65 °C.
5. E70 °C.
