Questão de Engenharia Eletrônica — PLC — FGV 2026
Engenharia EletrônicaPLC
- Código
- fg129002
- Banca
- FGV
- Órgão
- AMAZUL
- Ano
- 2026
- Nível
- Superior
- Cargo
- Engenheiro Eletrônico

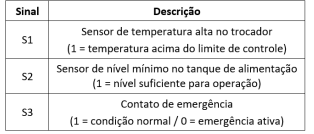

Em um sistema industrial automatizado de instrumentação e controle, deseja-se garantir o funcionamento seguro de um trocador de calor que utiliza uma bomba de recirculação (M) para manter a vazão de fluido refrigerante.A operação dessa bomba depende de condições permissivas monitoradas por sensores digitais conectados a um controlador lógico programável (CLP), conforme descrito a seguir:
A lógica de controle foi projetada para que a bomba M ligue automaticamente sempre que a temperatura estiver alta no trocador e houver nível suficiente no tanque de alimentação, desde que não exista condição de emergência. Caso qualquer sinal assuma o estado de falha, a bomba deve desligar imediatamente, protegendo o sistema contra operação insegura.Com base nessas condições, a expressão lógica de acionamento da bomba M é
A lógica de controle foi projetada para que a bomba M ligue automaticamente sempre que a temperatura estiver alta no trocador e houver nível suficiente no tanque de alimentação, desde que não exista condição de emergência. Caso qualquer sinal assuma o estado de falha, a bomba deve desligar imediatamente, protegendo o sistema contra operação insegura.Com base nessas condições, a expressão lógica de acionamento da bomba M é- AM = S1 + S2 + S3
- BM = S1 ⋅ S2 ⋅ S3̅
- CM = S1 ⋅ (S2 + S3)
- DM = (S1 + S2) ⋅ S‾3
- EM = S1 ⋅ S2 ⋅ S3
