Questão de Engenharia Mecatrônica — Automação na Engenharia Mecatrônica — FGV 2026
Engenharia MecatrônicaAutomação na Engenharia Mecatrônica
- Código
- fg129028
- Banca
- FGV
- Órgão
- AMAZUL
- Ano
- 2026
- Nível
- Superior
- Cargo
- Engenheiro Mecatrônico

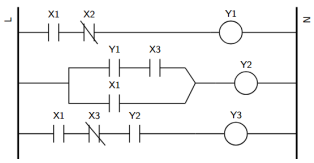

Considere o diagrama Ladder abaixo com entradas digitais X₁, X₂, X₃e saídas digitais Y₁, Y₂, Y₃
Analise os itens a seguir:I. Se X₁ = 1 e X₃ = 0, então a saída Y₃ será acionada independentemente do valor de X₂.II. Se X₂ = 1, a saída Y₁estará necessariamente desligada.III. A saída Y₂ só pode ser acionada se pelo menos uma das saídas Y₁ ou Y₃ estiver acionada.IV. A saída Y₃ só será acionada se a saída Y₂ também estiver acionada.Está correto o que se afirma em
Analise os itens a seguir:I. Se X₁ = 1 e X₃ = 0, então a saída Y₃ será acionada independentemente do valor de X₂.II. Se X₂ = 1, a saída Y₁estará necessariamente desligada.III. A saída Y₂ só pode ser acionada se pelo menos uma das saídas Y₁ ou Y₃ estiver acionada.IV. A saída Y₃ só será acionada se a saída Y₂ também estiver acionada.Está correto o que se afirma em- AI e II, apenas.
- BII e IV, apenas.
- CI, III e IV, apenas.
- DI, II e IV, apenas.
- EI, II, III e IV.
