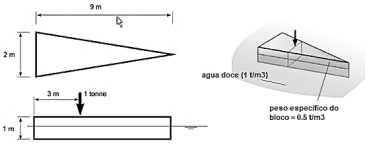

Um bloco de madeira flutua em água doce e pode ser considerado como uma viga de comprimento 9 m e largura variável, conforme ilustrado na figura. Ele possui densidade uniforme e está em equilíbrio estático.
Quando uma carga de 1 tonelada é adicionada no centroide do bloco, assinale a opção que descreve corretamente, de forma qualitativa, as curvas de carga líquida R(x) = W(x) − B(x), força cortante V(x) e momento fletor M(x).
Quando uma carga de 1 tonelada é adicionada no centroide do bloco, assinale a opção que descreve corretamente, de forma qualitativa, as curvas de carga líquida R(x) = W(x) − B(x), força cortante V(x) e momento fletor M(x).- AR(x) ≈ 0 em todo o comprimento ⇒ V(x) e M(x) quase nulos.
- BR(x) > 0 no centro e < 0 nas extremidades ⇒ tosamento máximo no meio.
- CR(x) < 0 no centro e > 0 nas extremidades ⇒ alquebramento máximo no meio.
- DR(x) > 0 nas extremidades e ≈ nula no centro ⇒ M(x) máximo perto das bordas.
- EA variação de espessura não afeta R(x); o momento é constante.
