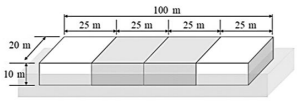

Uma barcaça de 100m×20m×10m flutua em águas calmas. O peso leve é de 2000 t, distribuído uniformemente. Os dois porões centrais, 25 m cada, estão completamente cheios de água doce, como indicado na figura. Considere empuxo aproximadamente uniforme e equilíbrio estático. Sendo W(x) a carga distribuída de peso por unidade de comprimento e B(x) a carga distribuída de empuxo por unidade de comprimento.
Assinale a opção que descreve corretamente, de forma qualitativa, as curvas de carga R(x)=W(x)−B(x), força cortante V(x) e momento fletor M(x).
Assinale a opção que descreve corretamente, de forma qualitativa, as curvas de carga R(x)=W(x)−B(x), força cortante V(x) e momento fletor M(x).- AR(x) ≈ 0 em todo o comprimento ⇒ V(x) e M(x) quase nulos.
- BR(x) > 0 em todo o comprimento ⇒ momento máximo no centro (tosamento).
- CR(x) < 0 no centro e > 0 nas extremidades ⇒ alquebramento máximo no meio.
- DR(x) > 0 no centro e < 0 nas extremidades ⇒ tosamento máximo no meio.
- ER(x) alterna sinais simetricamente ⇒ M(x) máximo nas extremidades.
