Questão de Engenharia Mecânica — Ensaios Mecânicos e Tratamentos Térmicos — FGV 2026

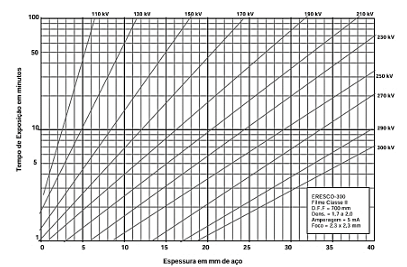

Durante uma inspeção de rotina em uma caldeira industrial, um técnico em END necessita radiografar uma solda de topo em chapa de aço carbono com 20 mm de espessura. O equipamento disponível é um aparelho de raios X portátil modelo Eresco 300, 190kV, operando com corrente fixa de 5 mA. Para garantir a qualidade da imagem dentro dos requisitos da norma, o técnico consultou o gráfico de exposição específico deste equipamento, fornecido pelo fabricante, conforme a figura a seguir.Considerando os parâmetros técnicos estabelecidos e a informação do gráfico de exposição, assinale a opção que apresenta corretamente o tempo de exposição necessário para a radiografia.

1. A18 minutos
2. B12 minutos
3. C16 minutos
4. D20 minutos
5. E24 minutos
