Questão de Engenharia Mecânica — Ensaios Mecânicos e Tratamentos Térmicos — FGV 2026

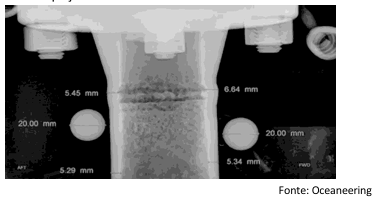

Uma técnica radiográfica adaptada para a inspeção não destrutiva de tubulações em plataformas permite a avaliação de soldas sem interferir em medições nucleônicas realizadas em vasos de pressão adjacentes. A figura abaixo ilustra um exemplo dessa técnica aplicada à inspeção de uma solda.Analise as assertivas a seguir:I. O bico do separador mostra corrosão na solda e na tubulação;II. Todas as áreas mais escuras no centro do tubo ilustram evidências de corrosão;III. Os valores destacados em verde correspondem às medidas da espessura restante da parede em um tubo e às dimensões de referência.Está correto o que se afirma em

1. AI, apenas.
2. BI e II, apenas.
3. CII e III, apenas.
4. DI e III, apenas.
5. EI, II e III.
