Questão de Mecânica — Desenho Técnico Mecânico — FGV 2026

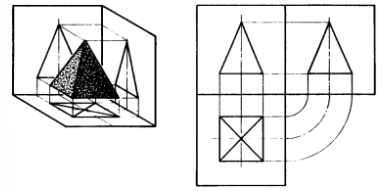

As projeções em desenho técnico são representações gráficas que permitem visualizar diferentes vistas de um objeto tridimensional em superfícies planas, facilitando sua interpretação e fabricação, conforme mostrado na figura a seguir:O desenho acima representa uma pirâmide de base quadrada projetada no

1. A3º diedro, baseado no método norte-americano.
2. B3º diedro, baseado no método europeu.
3. C1º diedro, baseado no método norte-americano.
4. D1º diedro, baseado no método europeu.
5. E2º diedro, baseado no método norte-americano.
