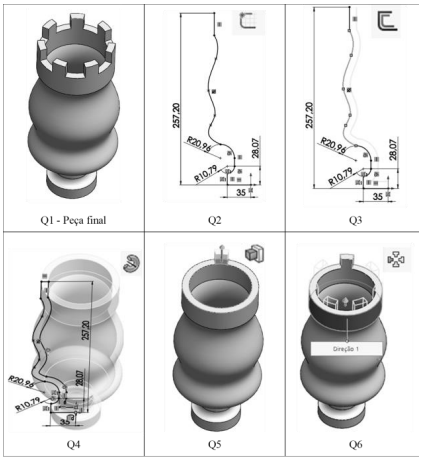

A peça apresentada no quadro Q1 (peça final) foi desenhada no SOLIDWORKS, seguindo uma sequência lógica e simplificada de operações do software. Esta sequência, juntamente com os ícones dos comandos, está apresentada, cronologicamente, entre os quadros Q2 ao Q6.
Assinale a opção que indica, corretamente, os comandos/recursos que foram utilizados para fazer o desenho da peça, seguindo, cronologicamente, a sequência de operações, partindo do quadro Q2 até o quadro Q6:
Assinale a opção que indica, corretamente, os comandos/recursos que foram utilizados para fazer o desenho da peça, seguindo, cronologicamente, a sequência de operações, partindo do quadro Q2 até o quadro Q6:- ADesenho das linhas de esboço (Q2); offset da superfície (Q3); corte revolvido (Q4); ressalto/base extrudado (Q5); padrão de recurso e faces circular (Q6).
- BDesenho das linhas de esboço (Q2); offset do esboço (Q3); ressalto/base revolucionado (Q4); ressalto/base extrudado (Q5); padrão de esboço circular (Q6).
- CDesenho das linhas de esboço (Q2); offset do esboço (Q3); corte revolvido (Q4); ressalto/base extrudado (Q5); padrão de esboço circular (Q6).
- DDesenho das linhas de esboço (Q2); offset do esboço (Q3); ressalto/base revolucionado (Q4); ressalto/base extrudado (Q5); padrão de recurso e faces circular (Q6);
- EDesenho das linhas de esboço (Q2); offset da superfície (Q3); ressalto/base revolucionado (Q4); ressalto/base extrudado (Q5); padrão de recurso e faces circular (Q6);
