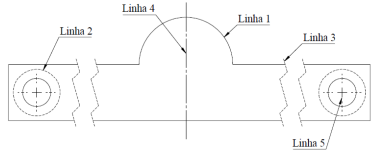

Analise o desenho a seguir:
As linhas 1, 2, 3, 4 e 5 do desenho, representam, respectivamente,
As linhas 1, 2, 3, 4 e 5 do desenho, representam, respectivamente,- Aarestas visíveis, contornos não visíveis, limite de vistas (a mão livre), centro e simetria
- Bcontornos não visíveis, arestas visíveis, linha de cota, plano de corte e centro
- Ccontornos visíveis, contornos não visíveis, interrupção, simetria e centro
- Dlinhas de projeção, arestas invisíveis, ruptura curta, linha de centro e linha de chamada
- Econtornos visíveis, arestas invisíveis, limite de rupturas longas, centro de gravidade, centro
