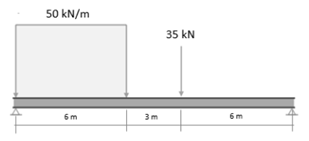

Durante o projeto de estruturas metálicas é fundamental determinar os esforços em que a estrutura está submetida para garantir a sua funcionalidade e segurança.Considere o diagrama de corpo livre da viga ilustrada a seguir.
A viga possui uma geometria retangular com seção transversal de 100 x 50 mm e é fabricada a partir do aço ASTM A36 com tensão de escoamento 250 MPa.A partir dos dados acima, é correto afirmar que
A viga possui uma geometria retangular com seção transversal de 100 x 50 mm e é fabricada a partir do aço ASTM A36 com tensão de escoamento 250 MPa.A partir dos dados acima, é correto afirmar que- Aa tensão máxima de cisalhamento na estrutura é de 76,2 MPa, estando abaixo da tensão de escoamento do material.
- Ba tensão máxima de cisalhamento na estrutura é de 76,2 MPa, estando acima da tensão de escoamento do material.
- Ca tensão máxima de cisalhamento na estrutura é de 114,3 MPa, estando abaixo da tensão de escoamento do material.
- Da tensão máxima de cisalhamento na estrutura é de 114,3 MPa, estando acima da tensão de escoamento do material.
- Ea tensão máxima de cisalhamento na estrutura é de 76,2 MPa e não impõe deformações elásticas ao material.
