Questão de Eletrotécnica — Equipamentos e Componentes — FGV 2026
EletrotécnicaEquipamentos e Componentes
- Código
- fg129828
- Banca
- FGV
- Órgão
- AMAZUL
- Ano
- 2026
- Nível
- Médio
- Cargo
- Técnico Eletrotécnica

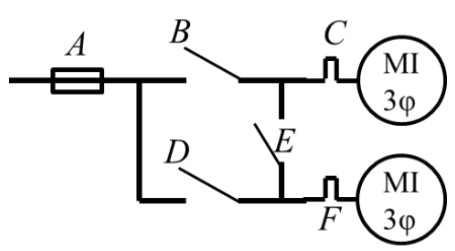

A figura a seguir é um esquema elétrico de uma planta do sistema industrial responsável pela fabricação de material metálico rodante.
Com o objetivo de substituir o fusível, o técnico terá que observar o regime no qual os motores funcionarão.Ao fazer a leitura e a interpretação do esquema, o técnico observou que B e D poderiam ser fechados ao mesmo tempo.Neste caso, o fusível deve ser
Com o objetivo de substituir o fusível, o técnico terá que observar o regime no qual os motores funcionarão.Ao fazer a leitura e a interpretação do esquema, o técnico observou que B e D poderiam ser fechados ao mesmo tempo.Neste caso, o fusível deve ser- ANH retardado e suportar a corrente de um único motor.
- BDiazed rápido e limitador da corrente dos dois motores juntos.
- CNH ou Diazed retardado e suportar a corrente dos dois motores juntos.
- DNH ou Diazed ultrarrápido e limitar a corrente dos dois motores juntos.
- ENH ou Diazed rápido, desde que suporte a corrente dos dois motores juntos.
