Questão de Eletrotécnica — Instalações Elétricas em Eletrotécnica — FGV 2026

EletrotécnicaInstalações Elétricas em Eletrotécnica
Código
fg129832
Banca
FGV
Órgão
AMAZUL
Ano
2026
Nível
Médio
Cargo
Técnico Eletrotécnica

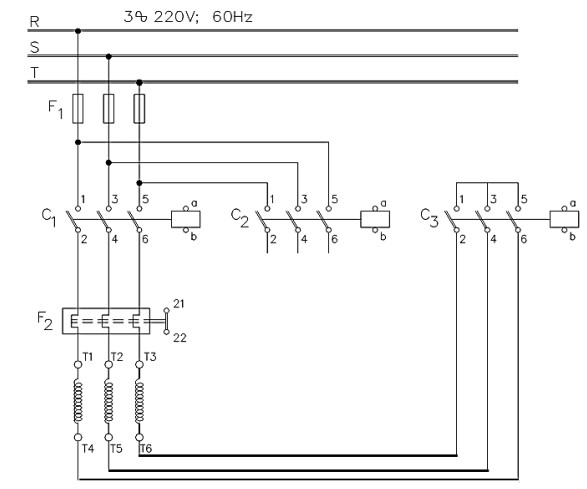

A figura a seguir é um diagrama de força, incompleto, para a partida de um motor de indução trifásico.



Imagem associada para resolução da questão



Um técnico em eletrotécnica foi solicitado para completar a ligação. O mesmo conectou os bornes de C2 aos bornes do motor com a configuração: 2–T6; 4–T5 e 6–T4.


Considerando somente as contactoras C1 e C2 energizadas, analise os itens a seguir sobre o comportamento do motor e assinale (V) para verdadeiro e (F) para falso.



( ) Ficará parado.


( ) Funcionará com a configuração triângulo.


( ) Inverterá o sentido de giro.


( ) Estará com a configuração estrela.



A sequência correta de preenchimento dos parênteses, de cima para baixo, é

  1. AV – F – F – F.
  2. BF – V – F – F.
  3. CF – V – V– V.
  4. DF – V – V – F.
  5. EV – F – F– V.
Revelar gabarito e comentário

GabaritoA — V – F – F – F.

Link permanente: /questoes/fg129832
