Questão de Mecânica — Desenho Técnico Mecânico — FGV 2026

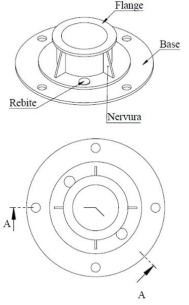

O desenho apresentado a seguir, à esquerda, representa perspectiva e a vista superior da montagem de um flange em uma base, por meio de rebites.Marque a alternativa que melhor representa a vista em corte desta montagem indicada pela vista superior:

1. A
2. B
3. C
4. D
5. E
