Questão de Mecânica — Metrologia — FGV 2026
MecânicaMetrologia
- Código
- fg129909
- Banca
- FGV
- Órgão
- AMAZUL
- Ano
- 2026
- Nível
- Médio
- Cargo
- Técnico Projetista

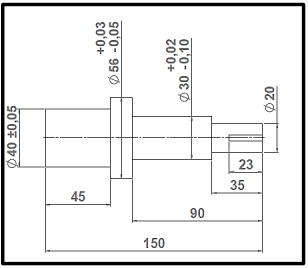

As tolerâncias dimensionais são utilizadas para definir os desvios permitidos na fabricação de uma peça em relação à dimensão nominal. A esses desvios, dá-se o nome de afastamentos.Avalie o desenho a seguir.
Os afastamentos superior e inferior para dimensão de 30 mm são:
Os afastamentos superior e inferior para dimensão de 30 mm são:- Aafastamento superior = 0,03 mm e afastamento inferior = 0,05 mm.
- Bafastamento superior = 0,05 mm e afastamento inferior = 0,03 mm.
- Cafastamento superior = - 0,02 mm e afastamento inferior = 0,01 mm.
- Dafastamento superior = 0,01 mm e afastamento inferior = 0,02 mm.
- Eafastamento superior = 0,02 mm e afastamento inferior = - 0,10 mm.
