Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — FGV 2026

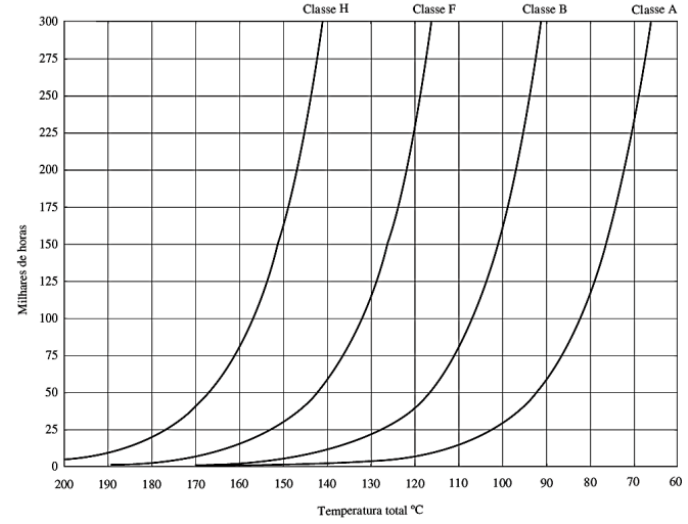

Uma das questões críticas no projeto de uma máquina CA é a isolação de seus enrolamentos, pois, se a mesma se romper, então a máquina entrará em curto-circuito. Uma das possíveis causas da perda de isolação, e consequente defeito na máquina, é o sobreaquecimento dos componentes, devido ao funcionamento e também ao ambiente em que a máquina é instalada. Para padronizar os limites de temperatura das máquinas, a NEMA define classes de isolação para motores CA, como mostra o gráfico da Figura 3: A, B, F e H.Figura 3: gráfico vida média da isolação dos enrolamentos considerando diferente classe de isolação.Fonte: CHAPMAN, S. Fundamentos de Máquinas Elétricas. 5ªed. AMGH, 2013.Considerando que 25 mil horas de funcionamento correspondem a, aproximadamente, 2 anos e 10 meses, a diferença de tempo de vida de isolação entre as classes B e F, para funcionamento a uma temperatura de 120° C é de, aproximadamente,

1. A15 anos e 5 meses, sendo a classe B com maior vida média.
2. B20 anos e 7 meses, sendo a classe B com maior vida média.
3. C15 anos e 5 meses, sendo a classe F com maior vida média.
4. D19 anos e 11 meses, sendo a classe F com maior vida média.
5. E21 anos e 3 meses, sendo a classe F com maior vida média.
