Questão de Eletrônica — Automação e Controle em Eletrônica — FGV 2026

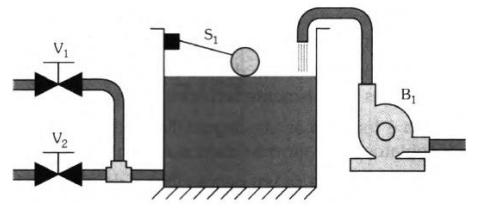

A Figura 1 representa um esquema hidráulico formado pelas válvulas V1 e V2, pelo sensor S1 e pela bomba B1. O esquema de funcionamento prevê que a bomba B1 seja acionada apenas quando as válvulas V1 e V2 estiverem abertas simultaneamente, ou quando o sensor S1 verificar o nível de água do tanque abaixo de um valor pré-determinado.Figura 1: controle de nível.Fonte: FRANCHI, C.M.; CAMARGO, V.L.A.; Controladores Lógicos Programáveis – Sistemas Discretos. 1ª ed. São Paulo: Érica, 2008. ISBN 978-85-365-0199-4O diagrama Ladder que melhor representa o acionamento do CLP que controla o conjunto é

1. A
2. B
3. C
4. D
5. E
