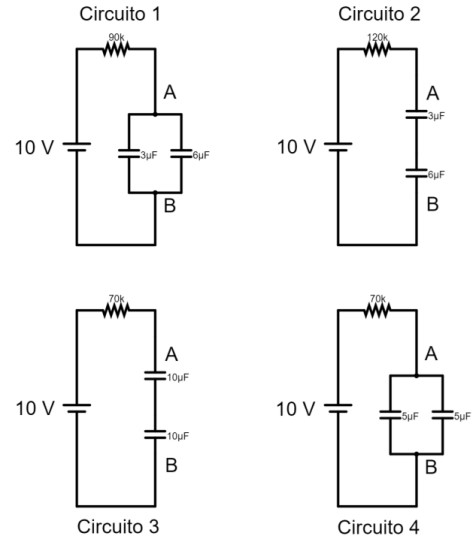

Considere os quatro circuitos da figura.
Assinale a opção que apresenta, em ordem decrescente, o tempo de carregamento do conjunto de capacitores em cada circuito e, para aquele que apresenta o maior tempo de carregamento, o tempo aproximado para que a tensão entre os pontos A e B atinja 6,3 V.
Assinale a opção que apresenta, em ordem decrescente, o tempo de carregamento do conjunto de capacitores em cada circuito e, para aquele que apresenta o maior tempo de carregamento, o tempo aproximado para que a tensão entre os pontos A e B atinja 6,3 V.- A3 > 2 > 4 > 1 ; 1,4 s
- B2 > 1 > 4 > 3 ; 350 ms
- C1 > 4 > 3 > 2 ; 810 ms
- D3 > 2 > 1 > 4 ; 1,08 s
- E4 > 2 > 1 > 3 ; 700 ms
