Questão de Eletrônica — CLP (Controlador Lógico Programável) — FGV 2026
EletrônicaCLP (Controlador Lógico Programável)
- Código
- fg129991
- Banca
- FGV
- Órgão
- AMAZUL
- Ano
- 2026
- Nível
- Médio
- Cargo
- Técnico de Eletrônica

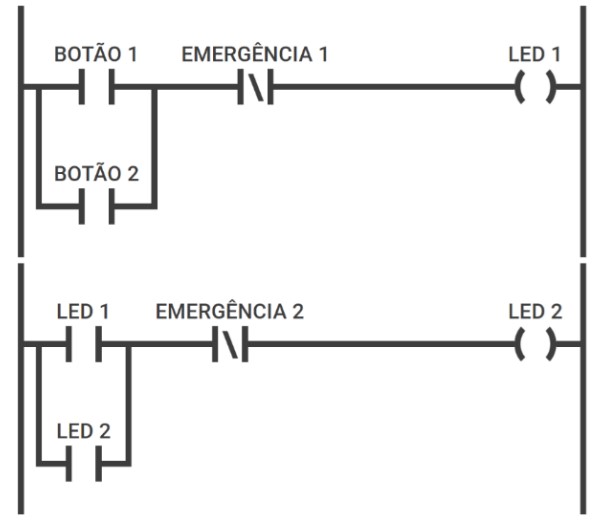

Um técnico fez o programa em Ladder abaixo para a operação de um CLP em uma área da empresa que trabalha.
Sobre o funcionamento do circuito, e partindo do estado inicial, é correto afirmar que
Sobre o funcionamento do circuito, e partindo do estado inicial, é correto afirmar que- Ao LED 1 é acionado somente quando BOTÃO 1 e BOTÃO 2 estão ativados e permanece ligado até que EMERGÊNCIA 1 seja acionado.
- Bo LED 2 é acionado assim que o LED 1 for acionado e permanece acesso até que EMERGÊNCIA 2 seja acionado.
- Co LED 2 é acionado quando BOTÃO 1, BOTÃO 2 e EMERGÊNCIA 2 são acionados.
- Dquando LED 1 for desligado, LED 2 também é desligado.
- ELED 1 e LED 2 dependem da ativação de BOTÃO 1 e BOTÃO 2.
