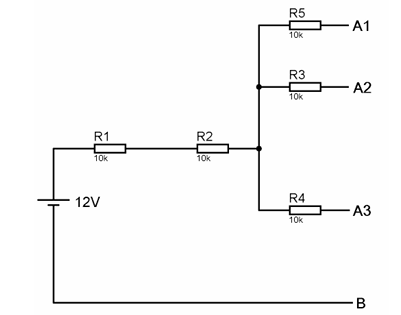

Observe o circuito a seguir:
As tensões medidas entre o ponto A1 e o ponto B (VA₁-B), entre o ponto A2 e o ponto B (VA₂-B) e entre o ponto A3 e o ponto B (VA₃-B) serão, respectivamente:
As tensões medidas entre o ponto A1 e o ponto B (VA₁-B), entre o ponto A2 e o ponto B (VA₂-B) e entre o ponto A3 e o ponto B (VA₃-B) serão, respectivamente:- A4 V, 8 V e 12 V.
- B4 V, 4 V e 4 V.
- C8 V, 10 V e 12V.
- D12 V, 12 V e 12 V.
- E0 V, 0 V e 0 V.
