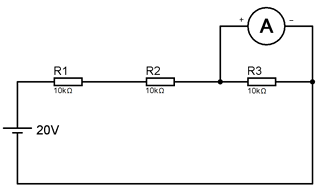

Ao realizar uma medida de corrente em um circuito de corrente contínua, um técnico conectou de maneira equivocada um amperímetro DC em paralelo com o resistor R3, conforme mostra a figura a seguir:
Sabendo que R1, R2 e R3 são resistores de 10 kΩ e considerando o princípio de funcionamento de um amperímetro ideal, a leitura de corrente mostrada no instrumento será de
Sabendo que R1, R2 e R3 são resistores de 10 kΩ e considerando o princípio de funcionamento de um amperímetro ideal, a leitura de corrente mostrada no instrumento será de- A0 A.
- B1 mA.
- C3 mA.
- D0.01 A.
- E30 mA.
