Questão de Engenharia de Automação — Eletrônica de Potência para Engenharia de Automação — FGV 2026

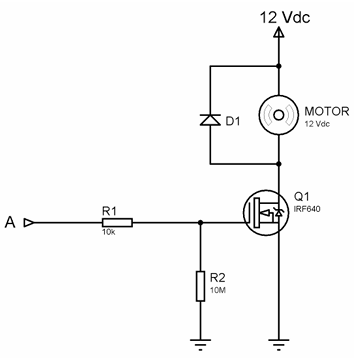

O circuito abaixo serve para fazer o acionamento eletrônico de cargas indutivas, por exemplo, de um motor. Conectado no ponto A indicado no circuito, um sistema de controle envia um pulso de nível alto para ligar a carga, que está conectada ao terminal de dreno do transistor MOSFET Q1, conforme mostrado no circuito abaixo:Sobre o circuito, a função do diodo D1 é

1. Aproteger a fonte de alimentação de 12 V que pode ser afetada pelo transistor Q1
2. Bmanter o sentido anti-horário de rotação do motor de 12 Vdc
3. Cpermitir que o sistema de controle acione a carga com tensões mais baixas
4. Dimpedir que, ao desligar o motor, ocorra pico de tensão reversa sobre o transistor Q1
5. Ereduzir a corrente que circula entre os terminais de fonte e dreno do elemento chaveador.
