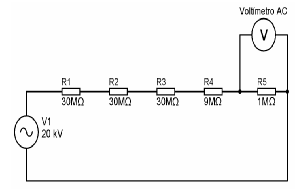

O esquema a seguir mostra um exemplo de circuito de sonda de alta tensão com atenuação de 100:1 realizando a medida de uma fonte de tensão alternada e devidamente conectada a um voltímetro AC.
O valor mostrado pelo voltímetro, se a sonda estiver conectada a uma tensão (V1) de 20 kV, será
O valor mostrado pelo voltímetro, se a sonda estiver conectada a uma tensão (V1) de 20 kV, será- A100 V.
- B1000 V.
- C2000 V.
- D200 V.
- E150 V.
