Questão de Redes de Computadores — Cabeamento — FGV 2008
Redes de ComputadoresCabeamento
- Código
- fg135654
- Banca
- FGV
- Órgão
- Senado Federal
- Ano
- 2008
- Nível
- Superior
- Cargo
- Analista de Suporte de Sistemas

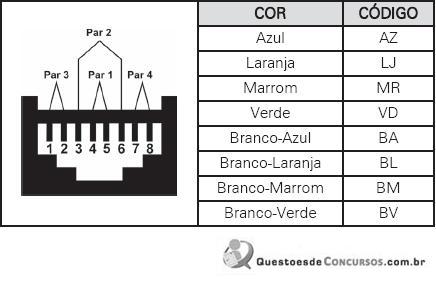

A figura e o quadro abaixo ilustram o conector RJ-45, empregado na implementação de redes de computadores e uma codificação para os nomes das cores. O EIA/TIA 568A define um sistema de codificação com quatro cores básicas, em combinação com o branco, para os condutores UTP de 100 ohms, bem como a ordem dos pares no conector.
De acordo com a normalização EIA/TIA 568A a ser empregada na conectorização, a seqüência de coresBV-VD-BL-AZ-BA-LJ-BM-MRcorresponde aos seguintes pinos do conector:
De acordo com a normalização EIA/TIA 568A a ser empregada na conectorização, a seqüência de coresBV-VD-BL-AZ-BA-LJ-BM-MRcorresponde aos seguintes pinos do conector:- A1 - 2 - 3 - 4 - 5 - 6 - 7 - 8.
- B1 - 3 - 5 - 7 - 2 - 4 - 6 - 8.
- C2 - 1 - 4 - 3 - 6 - 5 - 8 - 7.
- D8 - 7 - 6 - 5 - 4 - 3 - 2 - 1.
- E8 - 6 - 4 - 2 - 7 - 5 - 3 - 1.
