Questão de Engenharia Civil — Estruturas — FGV 2008

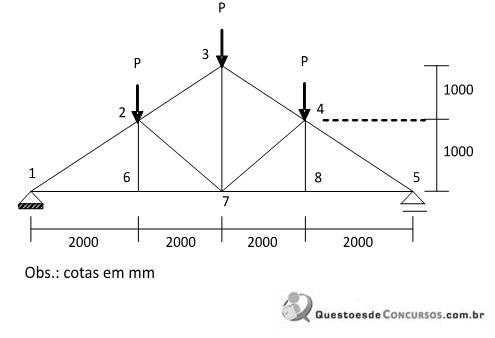

Na treliça da figura, o esforço normal na barra 6–7 é igual a:

1. A1,5P, de tração.
2. B3P, de tração.
3. CP, de compressão.
4. D1,5P, de compressão.
5. E3P, de compressão.
