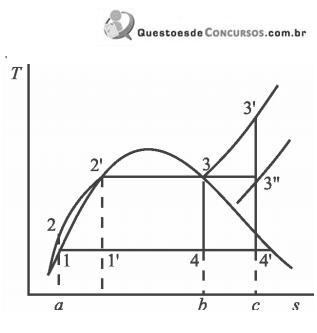

No diagrama temperatura–entropia (T-s) mostrado na figura, a linha que melhor representa o processo de aquecimento de água numa panela aberta é:
- A2 – 2’ – 3.
- B1’ – 2’ – 3.
- C1 – 2 – 2’ – 3.
- D1 – 1’ – 4 – 3.
- E3 – 4 – 1.
