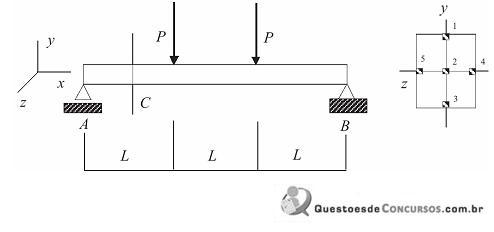

Considere um elemento estrutural que pode ser representado a partir de uma viga bi-apoiada mostrada na figura a seguir. Após uma análise preliminar, os engenheiros do Senado chegaram à conclusão de que a seção transversal C é crítica para o projeto.
Os pontos críticos dessa seção e o tipo de tensão atuante nos pontos, são, respectivamente:
Os pontos críticos dessa seção e o tipo de tensão atuante nos pontos, são, respectivamente:- APontos 1 e 2: Flexão; Ponto 2: Cisalhamento.
- BPontos 4 e 5: Flexão; Ponto 2: Cisalhamento.
- CPonto 2: Flexão; Pontos 1 e 2: Cisalhamento.
- DPonto 2: Flexão; Pontos 4 e 5: Cisalhamento.
- EPonto 2: Flexão; Ponto 2: Cisalhamento.
