Questão de Redes de Computadores — Cabeamento — FGV 2010
Redes de ComputadoresCabeamento
- Código
- fg138093
- Banca
- FGV
- Órgão
- BADESC
- Ano
- 2010
- Nível
- Superior
- Cargo
- Analista de Sistemas - Suporte Técnico e Gerência de Redes de Computadores

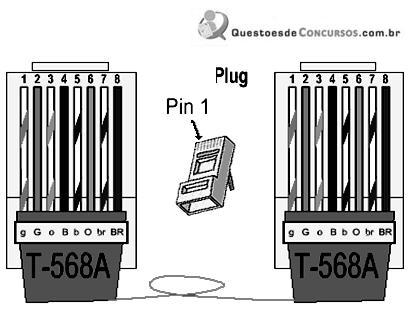

A figura a seguir destaca as guias do conector RJ-45, utilizado na implementação de redes de computadores 10/100 Mbps.
Conforme a NBR 14565 da ABNT e o padrão EIA/TIA 568A, os fios nas cores branco/verde, verde, branco/laranja e laranja são padronizados para uso nos pares de guias de transmissão e de recepção, respectivamente, identificados na figura por:
Conforme a NBR 14565 da ABNT e o padrão EIA/TIA 568A, os fios nas cores branco/verde, verde, branco/laranja e laranja são padronizados para uso nos pares de guias de transmissão e de recepção, respectivamente, identificados na figura por:- A1 - 2 / 3 - 4.
- B1 - 2 / 3 - 6.
- C1 - 3 / 5 - 7.
- D2 - 4 / 5 - 7.
- E2 - 4 / 6 - 8.
