Questão de Engenharia de Telecomunicações — Projetos de sistemas de radio — FGV 2012

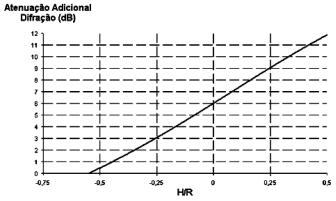

Observe o gráfico abaixo, com as seguintes características:I. O valor da atenuação adicional está relacionada à difração ocasionada por um obstáculo “gume de faca”, para cada valor de H/R, onde H é a distância vertical entre o topo do obstáculo e o raio direto (traçado entre o transmissor e o receptor) e R é o raio da primeira zona de Fresnel.II. H é negativo quando o topo da obstrução está abaixo do raio direto, e é positivo, caso contrário.Analise a situação descrita a seguir:I. Um enlace foi implementado entre transmissor e receptor, distantes 1 km, e na frequência de 750 MHz.II. O transmissor e o receptor encontram-se respectivamente, a 200 m e 240 mem relação ao solo.III. Entre o transmissor e o receptor, existe uma só obstrução, considerada como “gume de faca”, a uma distância de 500 m do transmissor e a uma altura M em relação ao solo.IV. A obstrução mencionada ocasiona uma atenuação adicional, cujo valor é maior do que 3 dB e menor do que 6 dB.V. Na análise deste enlace, a curvatura da Terra foi desprezada.Nessas condições, o valor da altura M é:

1. Amaior do que 207 m e menor do que 212 m.
2. Bmaior do que 212 m e menor do que 217 m.
3. Cmaior do que 217 m e menor do que 222 m.
4. Dmaior do que 222 m e menor do que 227 m.
5. Emaior do que 227 m e menor do que 232 m.
