Questão de Engenharia de Telecomunicações — Engenharia Elétrica — FGV 2012

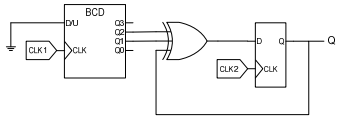

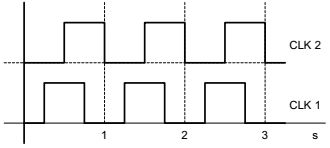

Observe a figura abaixo que mostra um circuito sequencial que faz uso de um contador tipo BCD sem função LOAD, uma porta lógica XOR e um flip-flop tipo D, todos habilitados.No instante inicial as saídas Q, Q0, Q1, Q2 e Q3 são todas iguais a “0” e, a cada segundo, as entradas de clock são acionadas pelas bordas de subida de CLK1 e CLK2, como mostra o gráfico abaixo.Nessas condições, no intervalo de um minuto, o número de vezes em que a saída Q torna-se igual a “1”, é:

1. A20.
2. B30.
3. C60.
4. D120.
5. E240.
