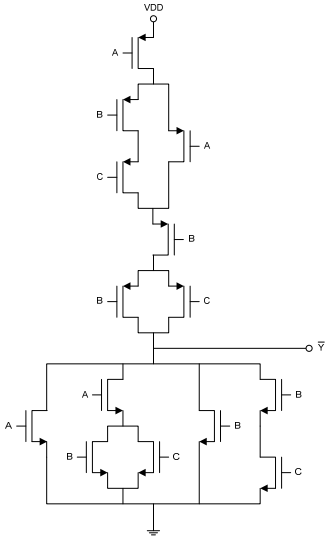

A figura abaixo mostra um circuito construído na tecnologia CMOS, com saída igual a Ȳ.
A simplificação da função lógica representada por esse circuito resulta em Y igual a:
A simplificação da função lógica representada por esse circuito resulta em Y igual a:- AA . B
- BA + B
- CB + C
- DA . (B + C)
- EA . B . C
