Questão de Engenharia de Telecomunicações — Engenharia Elétrica — FGV 2012
Engenharia de TelecomunicaçõesEngenharia Elétrica
- Código
- fg145205
- Banca
- FGV
- Órgão
- Senado Federal
- Ano
- 2012
- Nível
- Superior
- Cargo
- Analista Legislativo - Engenharia de Telecomunicações

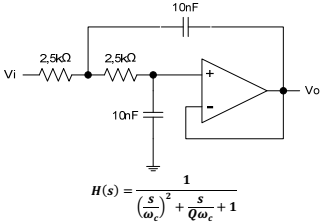

A figura abaixo mostra um filtro ativo do tipo “Sallen Key Passa Baixas” com a expressão geral da sua função de transferência, onde ωc é a frequência de corte e Q o fator de qualidade.
Com base nos valores dos componentes do circuito e considerando o amplificador operacional como sendo ideal, pode-se verificar que o valor da frequência de corte do filtro, em krad/s, é igual a:
Com base nos valores dos componentes do circuito e considerando o amplificador operacional como sendo ideal, pode-se verificar que o valor da frequência de corte do filtro, em krad/s, é igual a:- A5.
- B25.
- C40.
- D50.
- E100.
