Questão de Engenharia de Telecomunicações — Engenharia Elétrica — FGV 2012

Engenharia de TelecomunicaçõesEngenharia Elétrica
Código
fg145217
Banca
FGV
Órgão
Senado Federal
Ano
2012
Nível
Superior
Cargo
Analista Legislativo - Engenharia de Telecomunicações

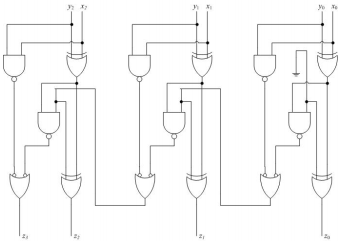

Observe a figura abaixo, que mostra um circuito combinacional lógico.Imagem associada para resolução da questãoSe o circuito recebe como entradas: x₀ = 0, x₁ = 1, x₂ = 1 e y₀ = 1, y₁ = 1, y₂ = 0, a saída binária z₃, z₂, z₁ e z₀ correspondente é:
  1. A1 , 1 , 1 , 0.
  2. B0 , 1 , 1 , 1.
  3. C1 , 0 , 1 , 1.
  4. D0 , 1 , 0 , 1.
  5. E1 , 0 , 0 , 1.
Revelar gabarito e comentário

GabaritoE — 1 , 0 , 0 , 1.

Link permanente: /questoes/fg145217
