Questão de Engenharia Elétrica — Transistor Junção Bipolar (TJB) — FGV 2018

Engenharia ElétricaTransistor Junção Bipolar (TJB)
Código
fg147148
Banca
FGV
Órgão
COMPESA
Ano
2018
Cargo
Ana San ( )

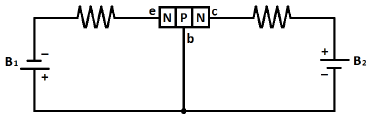

A figura a seguir apresenta a polarização de um transistor NPN. A respeito desse circuito é correto dizer que a correnteImagem associada para resolução da questão
  1. Abase-coletor é muito pequena.
  2. Bbase-emissor é muito pequena.
  3. Cbase-coletor é zero.
  4. Dbase-emissor é zero.
  5. Ebase-coletor é elevada.
Revelar gabarito e comentário

GabaritoE — base-coletor é elevada.
