Questão de Engenharia Elétrica — Circuitos Conversores (CC-CC) — FGV 2018

Um carro elétrico tem o seu sistema motor representado no diagrama a seguir.

Este sistema opera dentro das seguintes condições:

• A bateria opera com tensão de no mínimo 90V;
• O inversor trabalha com uma tensão de entrada mínima de 150V;

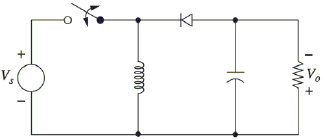

• O conversor utilizado possui a seguinte topologia.

Adaptado de “Eletrônica de Potência: Análise e projetos de circuitos”, Daniel W.
Hart, Mc-Graw Hill, 2012.4

O menor ciclo de trabalho em que o conversor deve operar, para que o motor funcione adequadamente, é
