Questão de Engenharia Elétrica — Circuitos Inversores (CC-CA) — FGV 2018
Engenharia ElétricaCircuitos Inversores (CC-CA)
- Código
- fg147154
- Banca
- FGV
- Órgão
- COMPESA
- Ano
- 2018
- Cargo
- Ana San ( )

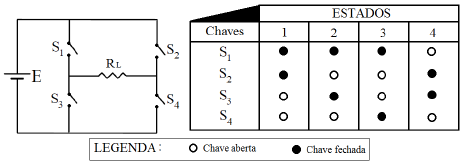

A figura a seguir apresenta um esquema elétrico, composto por uma fonte de tensão, um resistor e quatro chaves, e uma tabela com os possíveis estados das chaves. Este esquema permite converter uma tensão contínua em alternada na carga R_L. Para que haja essa conversão, os estados das chaves que devem ser repetidos continuamente são
- A1 e 2.
- B2 e 4.
- C2 e 3.
- D3 e 4.
- E3 e 1.
